A3施工激光蓝图+A4高清效果图照片，本套定制修改设计

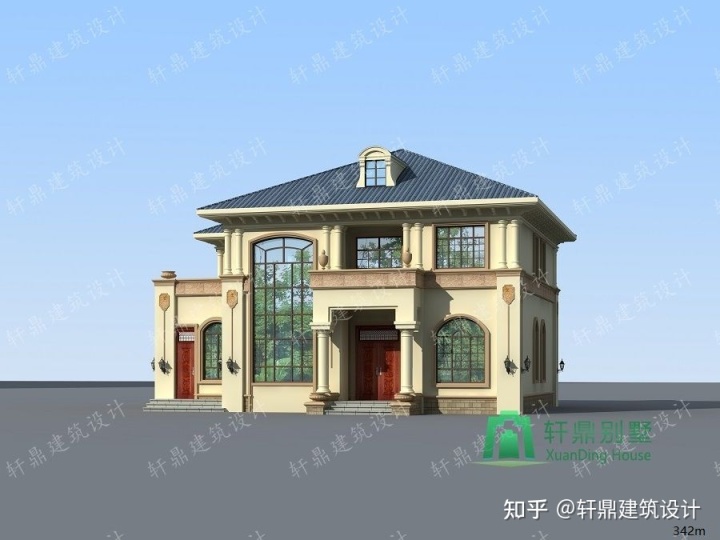

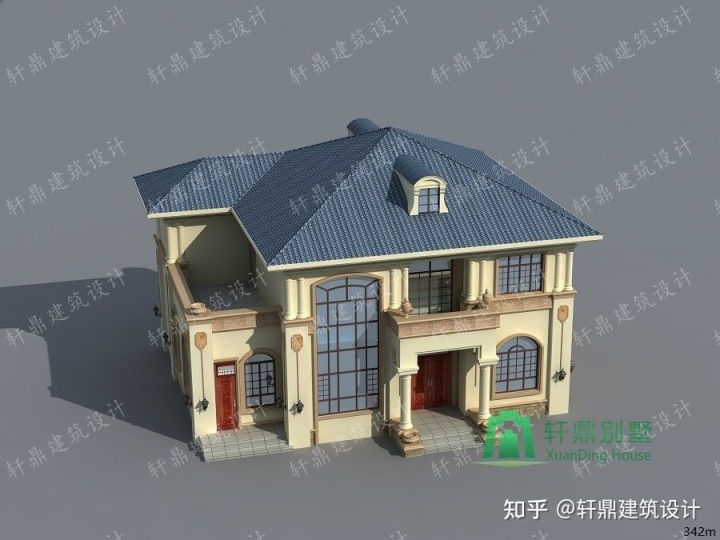

一个好的复式别墅不仅要有漂亮的外观，还要精心规划室内布局，以达到舒适的居住效果。精心设计的复式别墅，非常适合两兄弟盖房子。既节省了成本，又在互不干扰的情况下别墅设计图，有效加深了两家人的友谊。如今，这栋别墅外观亮丽，内部布局考究别墅设计图，大家可以好好看看。

绘图细节

图纸为A3施工激光图纸+A4高清效果图照片，不提供电子版。这套完成的模板图纸已经完善，没有任何修改。如需定制修改后的设计，请点击定制设计。

图纸介绍：

高销量的优质二层复式别墅设计图，包括全套完整施工图，内部布局美观实用，非常适合对生活品质要求极高的家庭，性价比非常高。是自建房的好选择。

设计特点：

☑ 楼层尺寸：14.20m*12.45m

☑ 面积：169.10㎡

☑ 建筑面积：308.67㎡

☑ 建筑结构：框架结构

☑ 成本估算：300,000-350,000

施工参数：

建筑层数：地上2层，建筑总高度（至屋脊高度）：9.908米，建筑面积：308.67平方米。

结构体系：框架结构，抗震设防烈度七度，屋面为现浇混凝土屋面。

层高：一楼高3.6米，二楼高3.3米。

绘图细节：

蓝图：

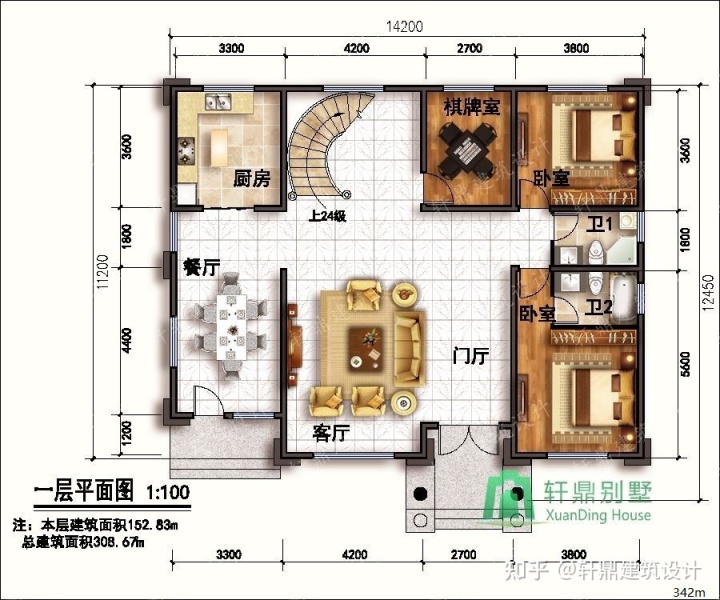

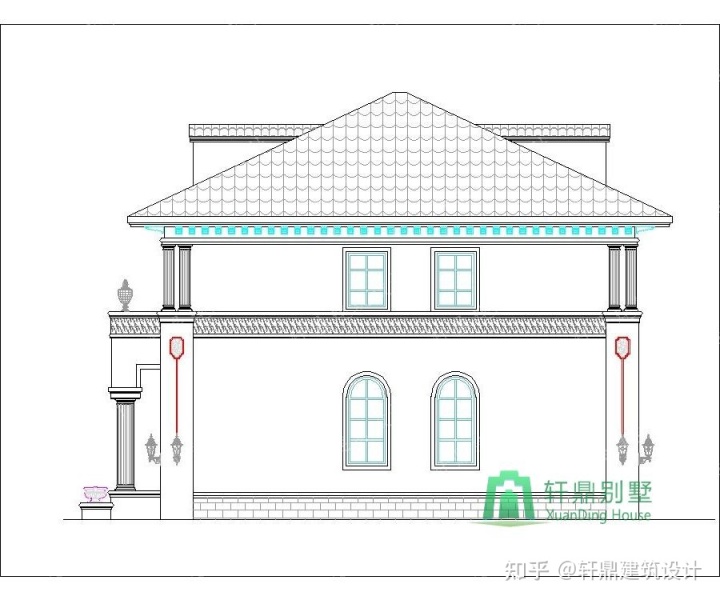

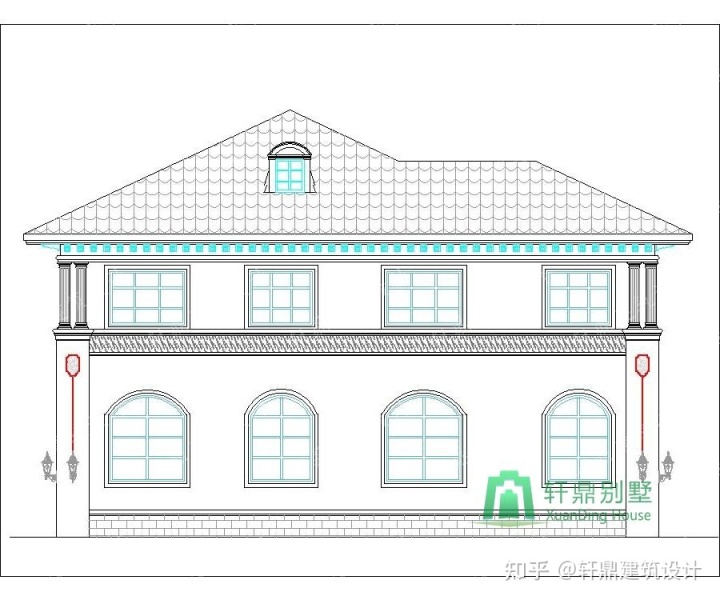

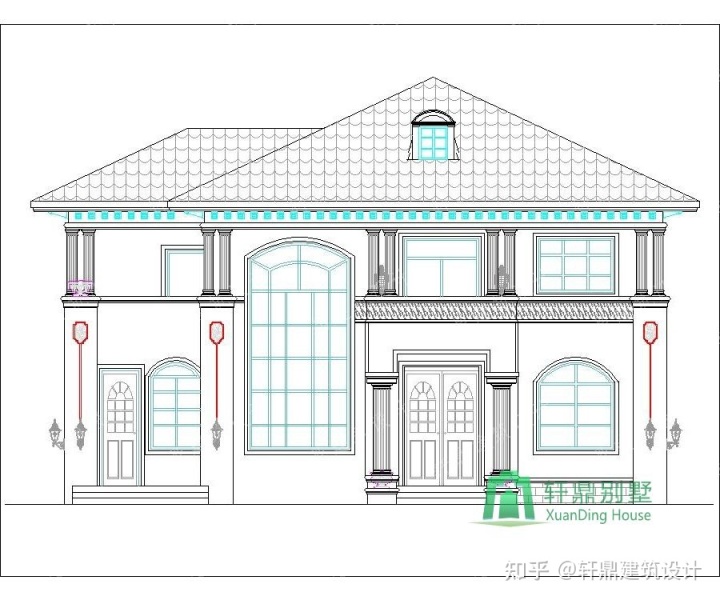

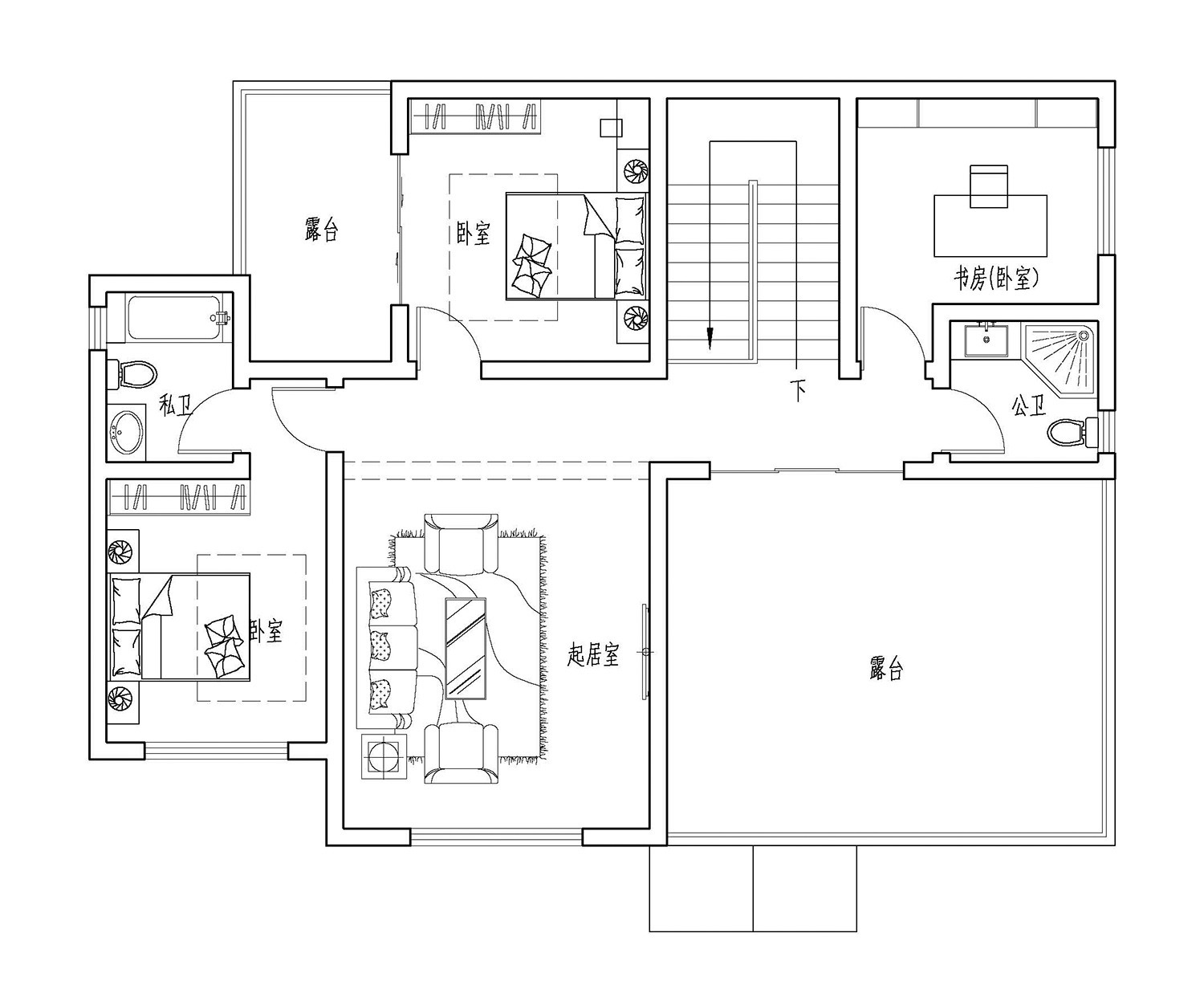

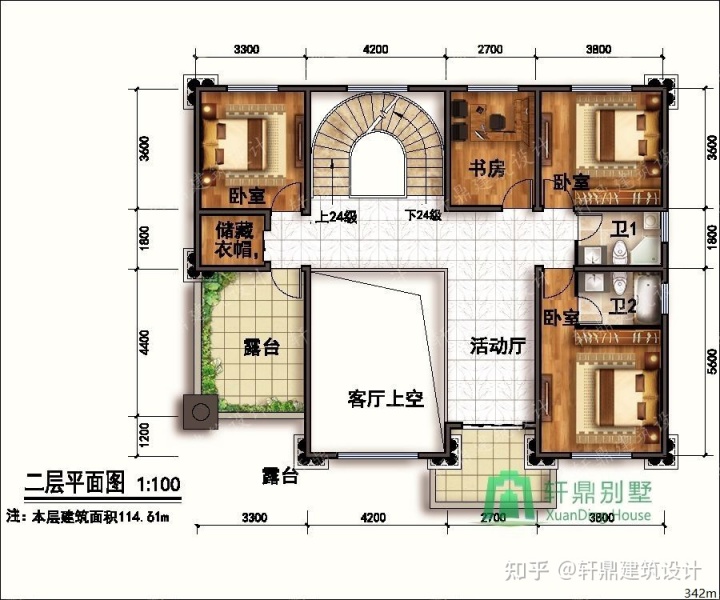

建筑结构概述、平面图、屋顶平面图、正立面图、后立面图、左立面图、右立面图、1-1 剖面图、楼梯草图、节点草图等。

结构图：

结构设计概述、基本布置图、详细基础施工图、各层梁施工图、各层钢筋图、楼梯钢筋图、节点钢筋图等…

给排水示意图：

给排水设计概述、各楼层给排水方案、屋顶给排水方案、给排水系统图等…

电气图：

电气设计说明、配电系统图、弱电系统图、各楼层照明平面图、各楼层插座平面图、各楼层弱电平面图、接地平面图、屋顶防雷平面图等。参考轩鼎别墅图纸#别墅设计#
