别墅设计图纸及效果图大全户型一本户型为二层独栋别墅

一套完整的别墅设计图及效果图

本单元为砖混结构的二层独栋别墅。占地面积90平方米。建筑檐口高度6.9米，总高度9.6米。一楼设有门廊、客厅、两间卧室、浴室、餐厅；二楼有阳台、客厅、儿童房/书房、两间卧室、卫生间、棋牌室。

本机组外观简洁大方，色彩清新淡雅，充满时代魅力；房间大小合适，空间利用率高，每个空间采光通风良好。

图纸目录：建筑说明、门窗表、一层平面图、二层平面图、屋顶平面图、南立面图、北立面图、东立面图、西立面图、1-1剖面图、前檐结构图、化粪池封面图、水池剖面图、基础节点图、2-2节点图、屋顶结构透视图、天沟大样图、屋顶结构、阳台吉祥图、室外台阶详图、混凝土散水；结构：基础垫层布置、基础梁布置、二层梁布置、屋顶梁布置、阁楼梁布置、二楼板筋布置、屋顶梁布置、阁楼梁布置；给排水：一楼水路方向图、二楼水路方向图、一楼采光图、二楼采光图、一楼插座布置图、二楼插座布置图、配电系统图、立面（层）每层楼等

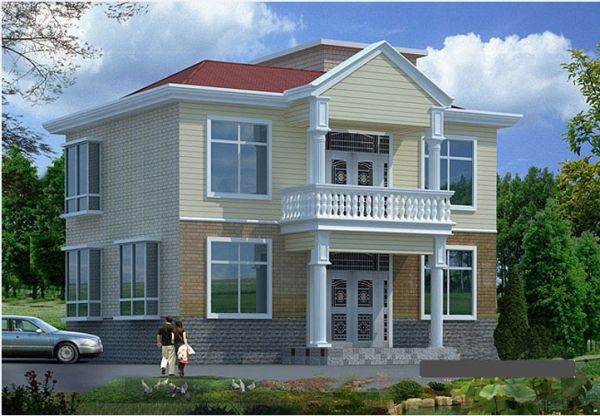

精选二层独栋别墅效果图

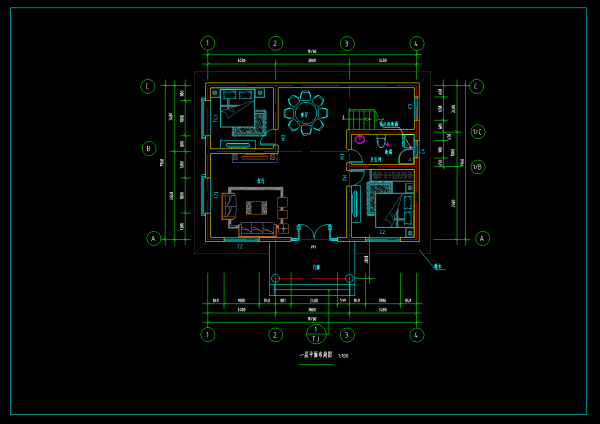

精选二层独栋别墅一楼平面图

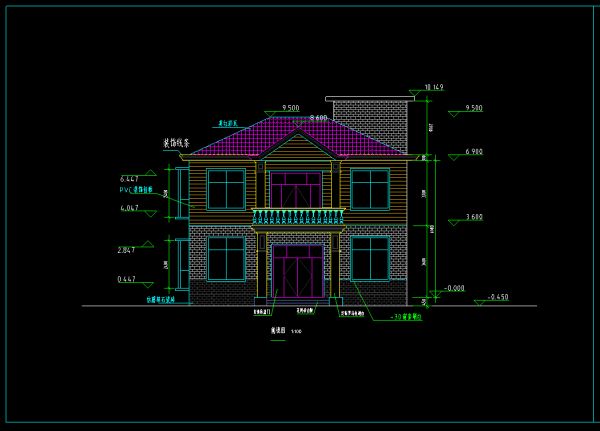

精选两层独栋别墅立面

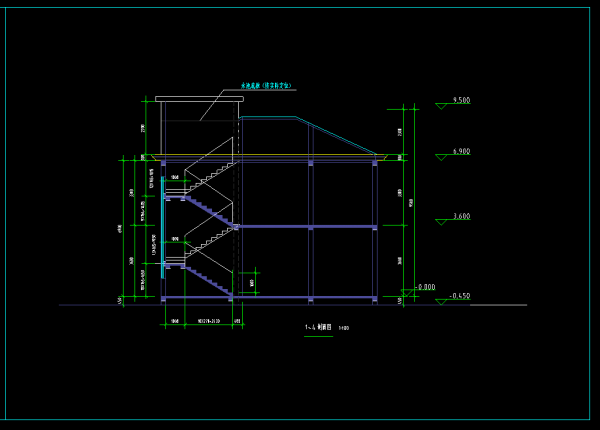

精选二层独栋别墅剖面图

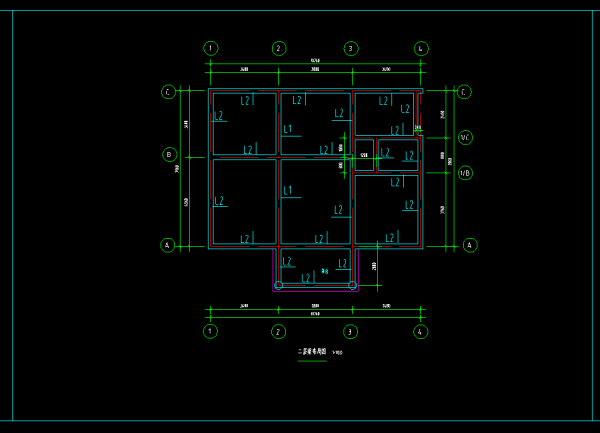

精选二层独栋别墅二层横梁平面图

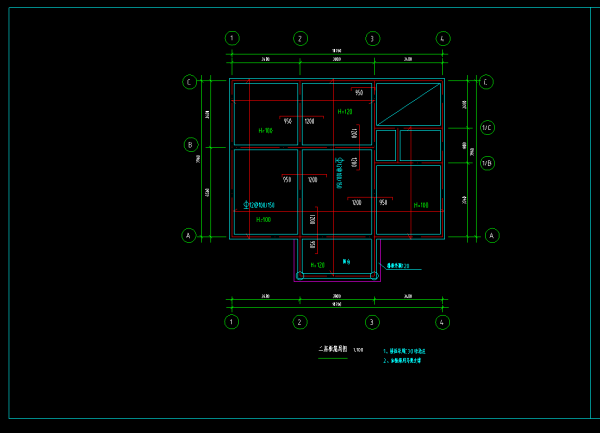

精选二层独栋别墅二层楼板方案

2号楼

建筑面积：150.95平方米，建筑面积：279.93平方米；建筑楼层：二层框架结构

这套别墅设计材料效果图为JPG格式自建房效果图，施工图为DWG格式，都可以打印在A3或A2纸上！

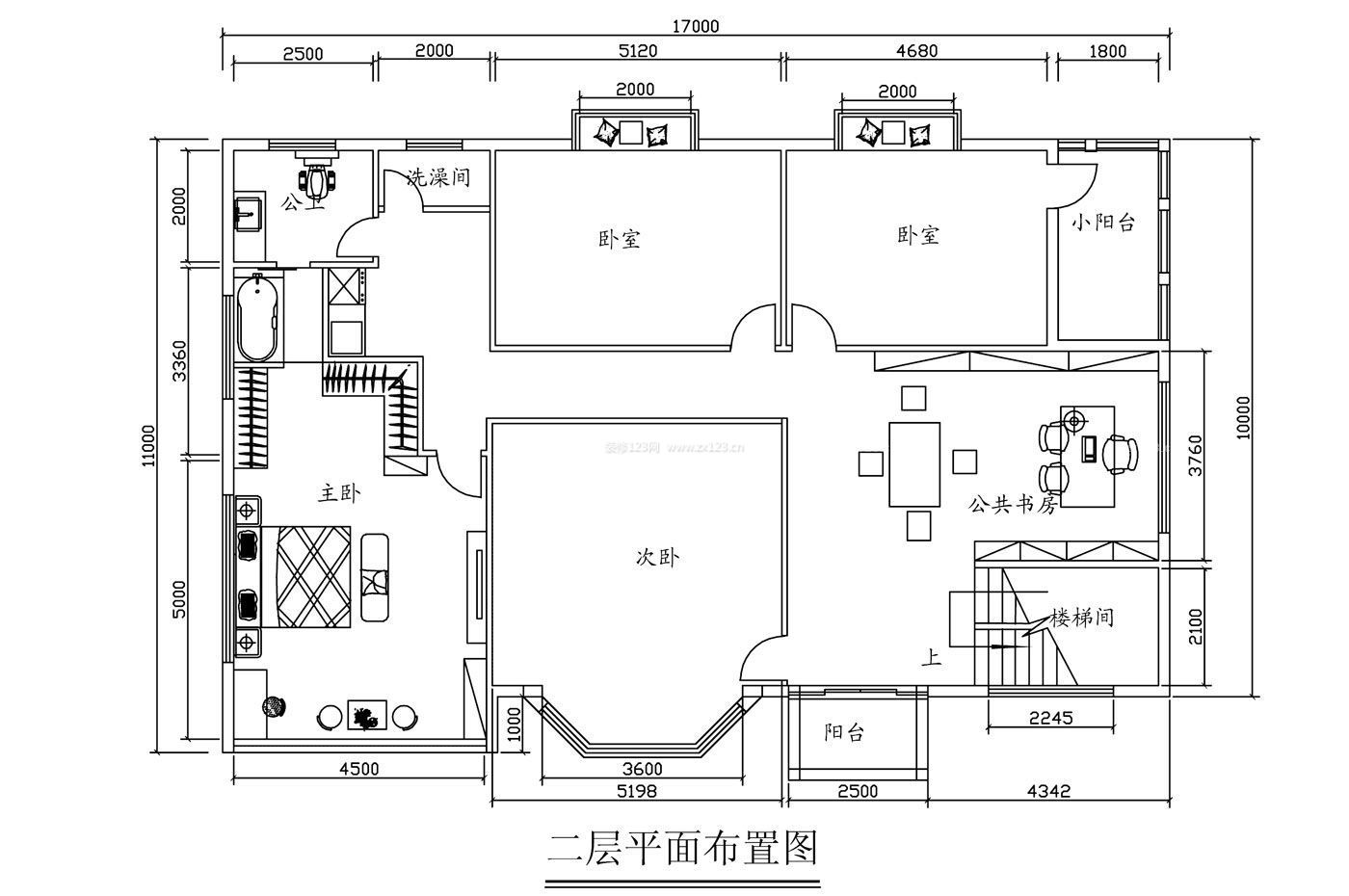

立面宽度14.34米*深度11.34米。9.93平方米，框架结构。一楼有门厅、客厅、2间卧室、浴室、车库、厨房和餐厅；二楼有带衣帽间的主卧室、浴室、露台、2间卧室、浴室、带露台的活动室和书房。

本单元采用斜屋顶，外观简洁大方，色彩鲜艳，房间尺度设计合适，空间利用率高，充满时代气息。

这套图纸有38张施工图和1张效果图，可以打印（效果图为彩色，施工图为A3大）

开间：14.34m，深度：11.34m，面积：150.95m2自建房效果图，建筑面积：279.93m2 m;

图纸目录：建筑设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、后立面图、左立面图、右立面图、门窗台、楼梯平面图、1-1剖面图、节点详图；

结构设计说明、基础平面图、基础详图、一层柱结构图、屋顶柱结构图、一层梁结构图、屋顶梁结构图、一层结构图、屋顶结构图、楼梯结构图；

给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、给排水系统图；

电气设计说明及图例、配电系统图、弱电系统图、一般等电位连接端子板法、等电位连接端子法、局部等电位连接法、一般等电位连接系统图、一楼照明图、二楼照明方案、一楼插座方案、二楼插座方案、一楼弱电方案、二楼弱电方案、效果图等

设计功能：一楼：门厅、客厅、2房、厨房、餐厅、卫生间、车库；二楼：活动室（带露台）、主卧（带衣帽间、浴室、露台）

精选二层独栋别墅效果图

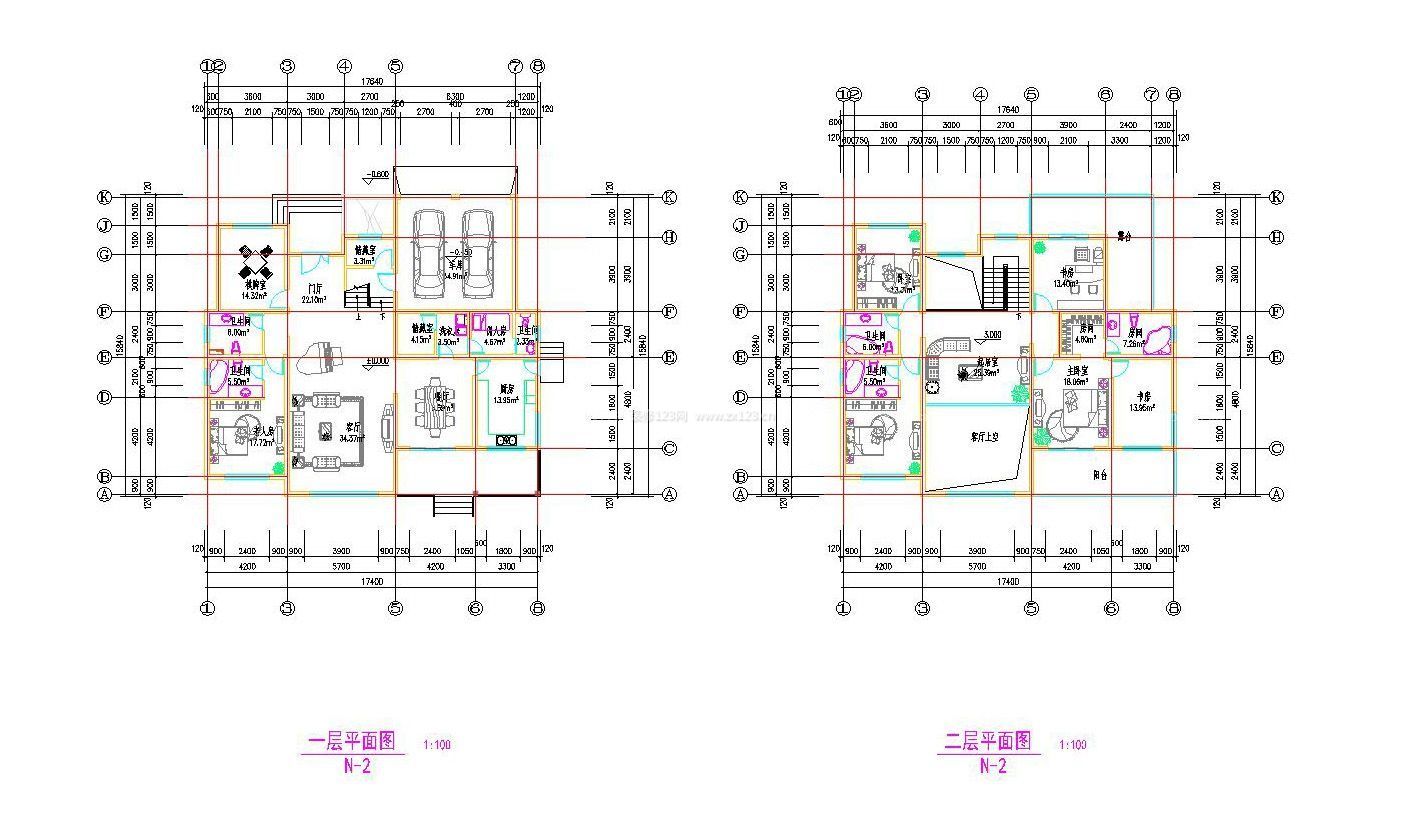

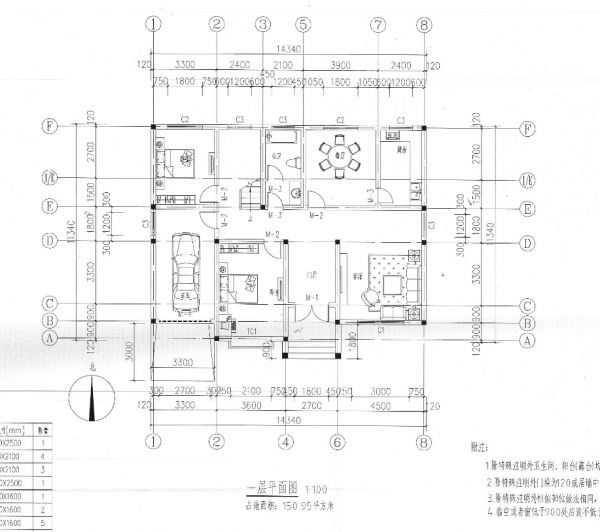

精选二层独栋别墅一楼平面图

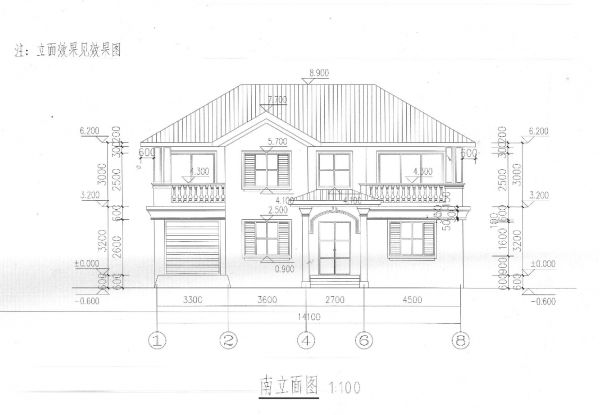

精选两层独栋别墅立面

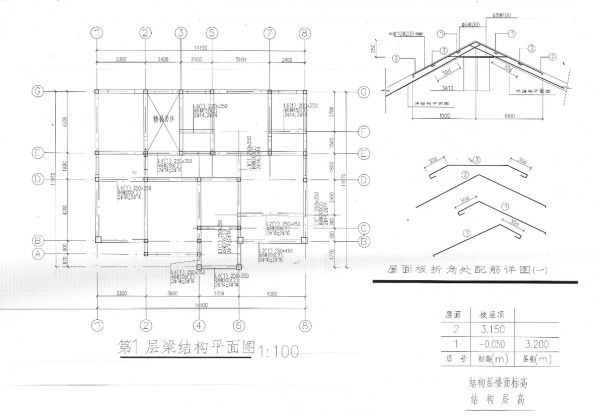

精选二层独栋别墅首层梁结构图
